CB系列电子控制箱 当前位置:首 页 > 产品介绍

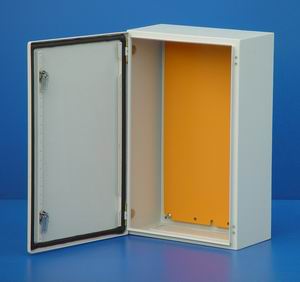

CB系列控制箱

CB系列控制箱产品主要规格及性能

特点:

  • 多次折弯的箱口,能防止开箱时水和杂物进入箱体;;
  • 冷轧钢板焊接箱体,非常坚固;
  • 门上特制的无接缝发泡密封胶条,具有极好的密封性能;,
  • 一次成型的箱门褶边,具有美观的外表和很好的强度;
  • 箱门可按用户需要改装成左开或右开
  • 暗铰链,箱门开启角度110度,安装特制铰链可达180度;
  • 箱体内安装板深度可以调节;
  • 箱体、箱门、安装板上预装M8接地柱;
  • 箱体后部预钻安装孔,不须另行开孔。

防护等级:

  • 按IEC60529或EN60529/10.91、 GB4208-93标准:
  • 小箱体可达到IP66(箱体宽高尺寸均小于400MM);
  • 大箱体可达到IP55;

材料:

  • SPCC优质冷轧钢板制作;
  • 厚度:安装板2.5mm,其它1.5mm

表面处理:

  • 箱体和门:脱脂、酸洗、磷化、电泳防水浸蜡底漆、静电喷塑波纹饰面RAL7032
  • 安装板(冷轧钢板SPCC):脱脂、酸洗、磷化、电泳防水浸蜡底漆、静电喷塑平光饰面RAL2000

用途:

  • 特别适合各种小型电子元器件安装,控制,及布线

CB系列控制箱订购代号
产品规格 1(不锈钢CB控制箱) :

订购代码

容量
( U )

宽(W)
(mm)

深(D)
(mm)

高度(H)
(mm)

包装尺寸
(宽*深*高)

包装体积
(CBM)

CB.1032.9 ■ 0

200

120

300

133*43

220*140*320

0.0099

CB.1035.9 ■ 0

200

155

300

133*43

220*175*320

0.0123

CB.1033.9 ■ 0

300

210

300

233*45

320*230*320

0.0236

CB.1034.9 ■ 0

300

210

400

233*45

320*230*420

0.0309

CB.1030.9 ■ 0

380

155

300

303*63

400*175*320

0.0224

CB.1031.9 ■ 0

380

210

300

303*63

400*230*320

0.0294

CB.1380.9 ■ 0

380

210

380

303*63

400*230*400

0.0368

CB.1038.9 ■ 0

380

210

600

303*63

400*230*620

0.0570

CB.1338.9 ■ 0

380

350

600

303x63

400*370*62

0.0670

CB.1045.9 ■ 0

400

210

500

303*113

420*230*520

0.0502

CB.1046.9 ■ 0

450

210

640

303*113

470*230*660

0.0713

CB.1050.9 ■ 0

500

210

500

303*113

520*230*520

0.0622

CB.1056.9 ■ 0

500

210

600

303*113

500*230*620

0.0742

CB.1057.9 ■ 0

500

250

700

303*113

520*270*720

0.1011

CB.1350.9 ■ 0

500

300

500

303*113

520*320*520

0.0570

CB.1039.9 ■ 0

600

210

380

500*113

620*230*400

0.0570

CB.1060.9 ■ 0

600

210

600

500*113

620*230*620

0.0884

CB.1067.9 ■ 0

600

210

640

500*113

620*230*660

0.0941

CB.1076.9 ■ 0

600

210

760

500*113

620*230*780

0.1112

CB.1058.9 ■ 0

600

250

800

500*113

620*270*820

0.1373

CB.1090.9 ■ 0

600

250

1000

500*113

620*270*1020

0.1707

CB.1260.9 ■ 0

600

300

1200

500*113

620*320*1220

0.2420

CB.1339.9 ■ 0

600

350

380

500*113

620*370*400

0.0918

CB.1360.9 ■ 0

600 ā

350

600

500*113

620*370*620

0.1422

CB.1376.9 ■ 0

600

350

760

500*113

620*370*780

0.1789

CB.1368.9 ■ 0

600

350

800

500*113

620*370*820

0.1881

CB.1077.9 ■ 0

760

210

760

500*113

780*230*780

0.1399

CB.1180.9 ■ 0

800

300

1000

500*113

820*320*1020

0.2676


产品规格 2(不锈钢CB控制箱):

订购代码

容量
( U )

宽(W)
(mm)

深(D)
(mm)

高度(H)
(mm)

包装尺寸
(宽*深*高)

包装体积
(CBM)

CB.1002.9 00

200

155

300

133x43

220*175*320

0.0123

CB.1004.9 00

380

155

300

303x63

400*175*320

0.0224

CB.1006.9 00

380

210

380

303x63

400*230*400

0.0368

CB.1010.9 00

600

210

600

500x113

620*230*620

0.0884

CB.1012.9 00

600

210

760

500x113

620*230*780

0.1112

CB.1016.9 00

800

300

1000

500x113

820*320*1020

0.2676

订购号最后第二位(安装板特征)定义:
订购代码 安装板特征
CB.■■■■. ■0■ 安装板喷涂RAL2000,其余RAL7032
CB.■■■■. ■1■ 安装板为镀锌板,其余RāAL7032
