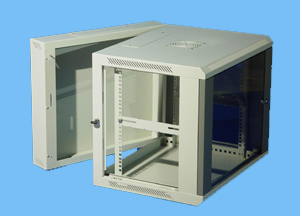

 ZH系列挂墙网络机柜产品主要规格及性能 |
|
|
(1)标准: |
|
符合ANSI/EIA RS-310-D、IEC297-2、DIN41491;PART1、DIN41494;PART7、 GB/T3047.2- 92标准； |
| (2)特点: |
| |
焊接框架结构，稳定可靠；
壁挂、落地两种可选安装方式；
落地安装时可以选配支脚或脚轮；
方便快速的挂墙安装方式；
19”标准安装；
快开侧门，可加装侧门锁，方便安装和维修；
可顶部和底部同时走线；
可加装120mm轴流风机；
前门开启角度大于180度. |
| (3)承载: |
|
静载60KG |
| (4)防护等级: |
|
IP20 |
| (5)主要材料: |
|
SPCC优质冷轧钢板；
厚度：方孔条1.5mm,其它1.2mm. |
| (6)表面处理: |
|
|
脱脂、酸洗、磷化、静电喷塑 |
| ZH系列挂墙网络机柜订购代号 |
|
订购代码 |
容量
( U ) |
宽(W)
(mm) |
深(D)
(mm) |
高度(H)
(mm) |
包装尺寸
(宽*深*高) |
包装体积
(CBM) |
|
ZH.6406.9■■ |
6 |
600 |
550 |
368 |
670*620*430 |
0.1786 |
|
ZH.6409.9■■ |
9 |
501 |
670*620*560 |
0.2326 |
|
ZH.6412.9■■ |
12 |
635 |
670*620*695 |
0.2887 |
|
ZH.6415.9■■ |
15 |
769 |
670*620*830 |
0.3447 |
|
ZH.6418.9■■ |
18 |
901 |
670*620*960 |
0.3987 |
|
ZH.6422.9■■ |
22 |
1082 |
670*620*1140 |
0.4736 |
|
ZH.6427.9■■ |
27 |
1304 |
670*620*1365 |
0.5670 |
|
ZH.6606.9■■ |
6 |
600 |
600 |
368 |
670*670*430 |
0.1930 |
|
ZH.6609.9■■ |
9 |
501 |
670*670*560 |
0.2513 |
|
ZH.6612.9■■ |
12 |
635 |
670*670*695 |
0.3106 |
|
ZH.6615.9■■ |
15 |
769 |
670*670*830 |
0.3725 |
|
ZH.6618.9■■ |
18 |
901 |
670*670*960 |
0.4309 |
|
ZH.6622.9■■ |
22 |
1082 |
670*670*1140 |
0.5117 |
|
ZH.6627.9■■ |
27 |
1304 |
670*670*1365 |
0.6127 | |
| |
| 订购号最后第一位（颜色）定义： |
|
订购号 |
涂层颜色 |
|
ZH.■■■■.■■0 |
前门框条RAL7039,其余RAL7044 |
|
ZH.■■■■.■■1 |
RAL9004 |
|
ZH.■■■■.■■2 |
RAL7044 | |
|
订购号最后第二位（前门特征）定义： |
|
订购号 |
结构特征 |
|
ZH.■■■■.■0■ |
钢化玻璃门 |
|
ZH.■■■■.■1■ |
带通风孔钢化玻璃门 |
|
ZH.■■■■.■2■ |
钢板门 | |
| |
| 装饰条颜色定义(适用于带通风孔钢化玻璃门)： |
|
ZH.■■■■. 71■ |
ZH.■■■■. 81■ |
ZH.■■■■. 91■ |
|
红 |
宝石蓝 |
浅蓝 |
|
|
|
| |
| 颜色： |
|
RAL9004 |
RAL7044 |
RAL7039 |
|
|
|
| | | |
|
