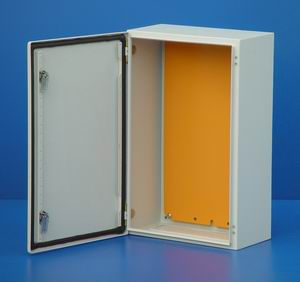

 CB系列控制箱产品主要规格及性能
特点:
- 多次折弯的箱口，能防止开箱时水和杂物进入箱体；；
- 冷轧钢板焊接箱体，非常坚固；
- 门上特制的无接缝发泡密封胶条，具有极好的密封性能；，
- 一次成型的箱门褶边，具有美观的外表和很好的强度；
- 箱门可按用户需要改装成左开或右开
- 暗铰链,箱门开启角度110度,安装特制铰链可达180度；
- 箱体内安装板深度可以调节；
- 箱体、箱门、安装板上预装M8接地柱；
- 箱体后部预钻安装孔，不须另行开孔。
防护等级:
- 按IEC60529或EN60529/10.91、 GB4208-93标准:
- 小箱体可达到IP66(箱体宽高尺寸均小于400MM)；
- 大箱体可达到IP55；
材料:
- SPCC优质冷轧钢板制作；
- 厚度：安装板2.5mm,其它1.5mm
表面处理:
- 箱体和门:脱脂、酸洗、磷化、电泳防水浸蜡底漆、静电喷塑波纹饰面RAL7032
- 安装板(冷轧钢板SPCC):脱脂、酸洗、磷化、电泳防水浸蜡底漆、静电喷塑平光饰面RAL2000
用途:
|
|
CB系列控制箱订购代号 |
|
产品规格 1(不锈钢CB控制箱) ： |
|
订购代码 |
容量
( U ) |
宽(W)
(mm) |
深(D)
(mm) |
高度(H)
(mm) |
包装尺寸
(宽*深*高) |
包装体积
(CBM) |
|
CB.1032.9 ■ 0 |
200 |
120 |
300 |
133*43 |
220*140*320 |
0.0099 |
|
CB.1035.9 ■ 0 |
200 |
155 |
300 |
133*43 |
220*175*320 |
0.0123 |
|
CB.1033.9 ■ 0 |
300 |
210 |
300 |
233*45 |
320*230*320 |
0.0236 |
|
CB.1034.9 ■ 0 |
300 |
210 |
400 |
233*45 |
320*230*420 |
0.0309 |
|
CB.1030.9 ■ 0 |
380 |
155 |
300 |
303*63 |
400*175*320 |
0.0224 |
|
CB.1031.9 ■ 0 |
380 |
210 |
300 |
303*63 |
400*230*320 |
0.0294 |
|
CB.1380.9 ■ 0 |
380 |
210 |
380 |
303*63 |
400*230*400 |
0.0368 |
|
CB.1038.9 ■ 0 |
380 |
210 |
600 |
303*63 |
400*230*620 |
0.0570 |
|
CB.1338.9 ■ 0 |
380 |
350
|
600 |
303x63 |
400*370*62 |
0.0670 |
|
CB.1045.9 ■ 0 |
400 |
210 |
500 |
303*113 |
420*230*520 |
0.0502 |
|
CB.1046.9 ■ 0 |
450 |
210 |
640 |
303*113 |
470*230*660 |
0.0713 |
|
CB.1050.9 ■ 0 |
500 |
210 |
500 |
303*113 |
520*230*520 |
0.0622 |
|
CB.1056.9 ■ 0 |
500 |
210 |
600 |
303*113 |
500*230*620 |
0.0742 |
|
CB.1057.9 ■ 0 |
500 |
250 |
700 |
303*113 |
520*270*720 |
0.1011 |
|
CB.1350.9 ■ 0 |
500 |
300 |
500 |
303*113 |
520*320*520 |
0.0570 |
|
CB.1039.9 ■ 0 |
600 |
210 |
380 |
500*113 |
620*230*400 |
0.0570 |
|
CB.1060.9 ■ 0 |
600 |
210 |
600 |
500*113 |
620*230*620 |
0.0884 |
|
CB.1067.9 ■ 0 |
600 |
210 |
640 |
500*113 |
620*230*660 |
0.0941 |
|
CB.1076.9 ■ 0 |
600 |
210 |
760 |
500*113 |
620*230*780 |
0.1112 |
|
CB.1058.9 ■ 0 |
600 |
250 |
800 |
500*113 |
620*270*820 |
0.1373 |
|
CB.1090.9 ■ 0 |
600 |
250 |
1000 |
500*113 |
620*270*1020 |
0.1707 |
|
CB.1260.9 ■ 0 |
600 |
300 |
1200 |
500*113 |
620*320*1220 |
0.2420 |
|
CB.1339.9 ■ 0 |
600 |
350 |
380 |
500*113 |
620*370*400 |
0.0918 |
|
CB.1360.9 ■ 0 |
600 ā |
350 |
600 |
500*113 |
620*370*620 |
0.1422 |
|
CB.1376.9 ■ 0 |
600 |
350 |
760 |
500*113 |
620*370*780 |
0.1789 |
|
CB.1368.9 ■ 0 |
600 |
350 |
800 |
500*113 |
620*370*820 |
0.1881 |
|
CB.1077.9 ■ 0 |
760 |
210 |
760 |
500*113 |
780*230*780 |
0.1399 |
|
CB.1180.9 ■ 0 |
800 |
300 |
1000 |
500*113 |
820*320*1020 |
0.2676 |
|
产品规格 2(不锈钢CB控制箱): |
|
订购代码 |
容量
( U ) |
宽(W)
(mm) |
深(D)
(mm) |
高度(H)
(mm) |
包装尺寸
(宽*深*高) |
包装体积
(CBM) |
|
CB.1002.9 00 |
200 |
155 |
300 |
133x43 |
220*175*320 |
0.0123 |
|
CB.1004.9 00 |
380 |
155 |
300 |
303x63 |
400*175*320 |
0.0224 |
|
CB.1006.9 00 |
380 |
210 |
380 |
303x63 |
400*230*400 |
0.0368 |
|
CB.1010.9 00 |
600 |
210 |
600 |
500x113 |
620*230*620 |
0.0884 |
|
CB.1012.9 00 |
600 |
210 |
760 |
500x113 |
620*230*780 |
0.1112 |
|
CB.1016.9 00 |
800 |
300 |
1000 |
500x113 |
820*320*1020 |
0.2676 |
订购号最后第二位（安装板特征）定义:
| 订购代码 |
安装板特征 |
| CB.■■■■. ■0■ |
安装板喷涂RAL2000,其余RAL7032 |
| CB.■■■■. ■1■ |
安装板为镀锌板,其余RāAL7032 | | |
|
